詳細情報 |
|||
| 材料: | IXPP (照射架橋ポリプロピレンフォーム) | 発泡構造: | 独立したクローズドセル (クローズドセル率 >98%) |
|---|---|---|---|
| 応用: | 新エネルギー電池パック、モジュール、エネルギー貯蔵システム用の保護層 | 熱伝導率: | <=0.036 W/mK |
| 最高使用温度: | 120℃ | 密度の範囲: | 33.3 ～ 200 kg/m3 (高密度 5 ～ 15x グレードを推奨) |
| 厚さ: | 単層1～6mm（多層100mmまで） | ロール幅: | 500~1500mm |
| 吸水性: | <=2% (低比率グレード) | 電気絶縁: | 優れた（非導電性独立気泡ポリプロピレン） |
| ハイライト: | Battery Thermal Insulation Protective Layer,Vibration Damping Closed Cell PP Foam,Electrical Insulation IXPP Foam Roll |
||
製品の説明
新エネルギーバッテリーパック用IXPPフォーム保護層
EKKOFLEX IXPPフォーム保護層は、EV/HEVバッテリーパック、パワーバッテリーモジュール、エネルギー貯蔵システムなどの新エネルギーバッテリー用途向けに設計された、放射線架橋された独立気泡ポリプロピレン（PP）フォームロールです。ポリプロピレンを原料とし、溶融混合、押出成形、グリーンイオン放射線架橋、連続高温発泡を経て、添加剤システムを精密に制御して製造されます。この材料は独立気泡構造を形成し、独立気泡率は98%を超えます。
バッテリーセル間、モジュール間、またはモジュールとパック筐体間に配置されるこのIXPPフォームロールは、多機能保護層として機能します。セル間の熱伝達を低減し、衝撃や振動からセルを保護し、電気絶縁を提供し、バッテリーシステムへの湿気や結露の侵入を防ぎながら、パックへの重量増加はごくわずかです。
主な特徴
1. セル間の熱絶縁 - 低い熱伝導率（<0.036 W/m・K）が隣接するセルおよびモジュール間の熱交換を低減し、通常の動作条件下でパックのより均一な温度分布を維持するのに役立ちます。2. 衝撃吸収と振動減衰
- 独立気泡の微細構造が衝撃エネルギーを吸収し、車両の運転、取り扱い、輸送中の振動を減衰させ、セル、バスバー、溶接部を機械的ストレスから保護します。3. 湿気・結露バリア
- 独立気泡率98%以上、吸水率2%以下という特性により、フォーム層はセル、コネクタ、バッテリー管理システムへの湿気や結露の到達を防ぎます。4. 高い電気絶縁性
- 架橋ポリプロピレンは非導電性材料であり、優れた電気絶縁特性を備えているため、フォームはセル間およびモジュールとパック筐体間の信頼性の高い絶縁スペーサーとなります。5. 高温耐性と寸法安定性
- 最高連続使用温度120℃、低い熱収縮率により、バッテリーの動作温度範囲内で保護層の寸法安定性を維持します。6. 軽量・高強度
- 密度33.3～200 kg/m³の範囲で、薄い保護パッドに強力な圧縮サポートを提供しながら、重量は最小限に抑えられ、パックのエネルギー密度を保護するのに役立ちます。7. カスタマイズ可能な加工
- ダイカット、スリット、接着剤付き、カスタム厚さ、幅、色に対応しており、セル間パッド、モジュールライナー、パック底面保護シートなどに適合します。製品写真

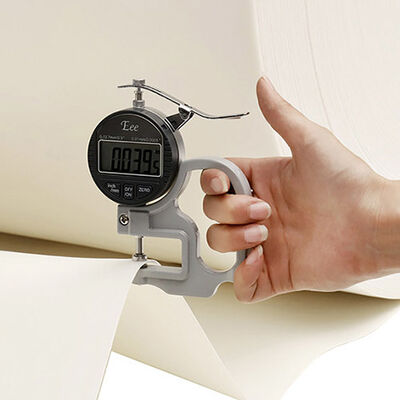

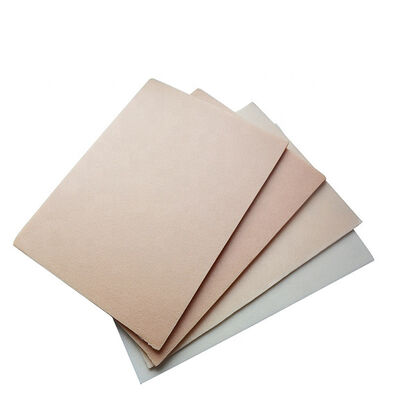

以下の製品写真は、EKKOFLEX IXPPフォームシート、ロール、クローズアップビューを示しています。その他の用途やカスタマイズ写真は、お問い合わせください。
技術仕様
 |
|
|
一般仕様
項目
| 仕様 | フォーム比 |
| 5～30倍（バッテリー保護層には高密度グレード5～15倍を推奨） | 厚さ |
| 1～6mm（単層）、最大100mm（多層最大） | 幅 |
| 500～1500mm | 色 |
| 肌色、黒、白（色カスタマイズ対応） | IXPPフォーム技術仕様（フォーム比別） |
試験項目
| 指数 | 5倍 | 10倍 | 15倍 | 18倍 | 20倍 | 25倍 | 30倍 | 試験規格 | 密度（kg/m³） |
|---|---|---|---|---|---|---|---|---|---|
| - | ≤2 | 100±10 | 66±7 | 55±5 | 50±5 | 40±5 | 33.3±3 | GB/T6343 | （高密度＝よりしっかりしたサポート、薄型バッテリー保護パッドに最適） |
| 引張強度（MPa） | |||||||||
| 横 | ≤5 | ≥1 | ≥0.9 | ≥0.7 | ≥0.3 | ≥0.4 | ≥0.2 | GB/T6344 | 縦 |
| ≤-5 | ≥1.5 | ≥1.2 | ≥1 | ≥0.9 | ≥0.7 | ≥0.3 | 伸び（%） | ||
| 横 | ≤5 | ≥230 | ≥200 | 引裂強度（kN/m） | ≥180 | ≥160 | ≥100 | GB/T6344 | 縦 |
| ≤-5 | ≥270 | ≥260 | ≥230 | ≥220 | ≥210 | ≥200 | 引裂強度（kN/m） | ||
| 横 | ≤5 | ≥8 | ≥7 | ≥7 | ≥5 | ≥4 | ≥2 | QB/T1130 | 縦 |
| ≤-5 | ≥9 | ≥8 | ≥8 | ≥7 | ≥5 | ≥3 | 寸法変化率（%、120℃、1h） | ||
| 横 | ≤5 | GB/T1034 | GB/T1034 | GB/T1034 | GB/T1034 | GB/T1034 | GB/T1034 | GB/T1034 | 縦 |
| ≤-5 | 吸水率（%） | 吸水率（%） | 吸水率（%） | 吸水率（%） | 吸水率（%） | 吸水率（%） | 吸水率（%） | ||
| - | ≤2 | ≤4 | ≤5 | ≤5 | ≤5 | ≤5 | GB/T1034 | GB/T1034 | バッテリー保護性能比較 |
特性
| IXPPフォーム | XPEフォーム | IXPEフォーム | EPEフォーム | EVAフォーム | 熱絶縁 |
|---|---|---|---|---|---|
| 優 | 良 | 不良 | 不良 | 製品Q&A | 製品Q&A |
| 優 | 良 | 不良 | 不良 | 製品Q&A | 製品Q&A |
| 優 | 良 | 不良 | 不良 | 不良 | 製品Q&A |
| 優 | 良 | 不良 | 不良 | 製品Q&A | 製品Q&A |
| 優 | 良 | 不良 | 不良 | 普通 | 製品Q&A |
| 優 | 良 | 不良 | 不良 | 普通 | 製品Q&A |
Q1: 新エネルギーバッテリーパックでIXPPフォームが保護層として使用されるのはなぜですか？
A: IXPPフォームは、低い熱伝導率によるセル間熱絶縁、独立気泡による衝撃・振動保護、優れた電気絶縁性、湿気バリアを1つの軽量材料に組み合わせています。セル間またはモジュールとパック筐体間に収まる薄いパッドにダイカットでき、大幅な重量増加はありません。
Q2: バッテリー保護にはどの厚さと密度を使用すべきですか？
A: 一般的な保護層では、しっかりしたサポートのために1～3mmの厚さで高密度グレード（フォーム比5～15倍、約66～200 kg/m³）を使用するか、より高いクッション性のために3～6mmを使用します。お客様のセルサイズ、クリアランス、圧縮要件に応じて、適切なグレードとダイカット形状を推奨できます。
Q3: IXPPフォームは電気的に絶縁されていますか？
A: はい。架橋ポリプロピレンは非導電性材料であり、独立気泡構造によりIXPPフォームは優れた電気絶縁性能を発揮するため、セル間およびモジュールとパックハウジング間の絶縁スペーサーとして適しています。
Q4: IXPPフォームはどの温度範囲に耐えられますか？
A: IXPPフォームは、最高連続使用温度約120℃で、低い熱収縮率と良好な寸法安定性を持ち、リチウムバッテリーパックの通常の動作温度範囲を十分にカバーします。
Q5: 保護層はカスタマイズできますか？
A: はい。厚さ1～6mm（単層、多層で最大100mm）、幅500～1500mm、カスタムダイカット形状、スリット、接着剤付き、およびバッテリーパックの設計図に合わせて色オプションを提供しています。
Q6: どのような認証と注文条件が適用されますか？
A: 製品はISO 9001:2015品質管理の下で製造され、RoHSおよびREACH要件に準拠しています。MOQは500平方メートルで、サンプルはご要望に応じて入手可能です。技術データシートおよび卸売価格についてはお問い合わせください。
EKKOFLEX IXPPバッテリー保護フォームを選ぶ理由
